ちょっと、そこ！家庭用電線のサプライヤーとして、私は電線の最小曲げ半径についてよく質問を受けます。非常に重要なトピックなので、いくつかの洞察を皆さんと共有したいと思います。
まず、最小曲げ半径とは正確には何ですか?これは、ワイヤー自体に損傷を与えずにワイヤーを曲げることができる最小半径です。ワイヤーを急激に曲げすぎると、多くの問題が発生する可能性があるため、これは非常に重要です。たとえば、絶縁体が損傷し、ワイヤの導電部分が露出する可能性があります。これは、感電や短絡などの安全上のリスクを引き起こすだけでなく、ワイヤの寿命を縮める可能性もあります。
さて、最小曲げ半径は、万能の数値ではありません。それはいくつかの要因によって決まります。主な要因の 1 つはワイヤーの種類です。ワイヤの材質や構造が異なれば、曲げ半径の要件も異なります。
まずは、銅PVC絶縁単心電線。銅は優れた電気伝導体であるため、電線としてよく選ばれています。 PVC 絶縁は優れたレベルの保護を提供します。このタイプのワイヤの場合、最小曲げ半径は通常、ワイヤの外径の約 4 ～ 6 倍です。したがって、ワイヤの外径が 5 mm の場合、最小曲げ半径は 20 mm ～ 30 mm になります。この範囲であれば、銅導体や PVC 絶縁体に過度のストレスをかけずにワイヤを曲げることができます。

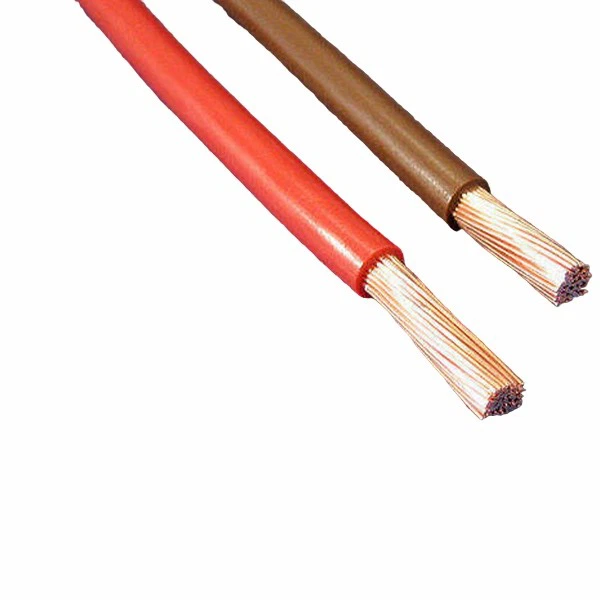

当社が提供するもう 1 つのタイプのワイヤーは、安価な細い電線が大量にあります。これらの細いワイヤは、低電圧アプリケーションでよく使用されます。薄いため、一般に柔軟性が高くなります。ただし、それでも最小曲げ半径はあります。通常、細いワイヤの場合、最小曲げ半径は外径の約 3 ～ 5 倍になります。ただし、これらの安価な細いワイヤーは絶縁品質が低い可能性があるため、曲げる場合は少し注意する必要があることに注意してください。
それから、耐火性の銅の導体ポリ塩化ビニールの絶縁体の家庭用電気ケーブル。これは、家庭用、特に火災安全が懸念される地域での使用向けに設計された高品質のケーブルです。耐火機能により保護層が追加されますが、曲げ半径にも影響します。追加の絶縁体と耐火構造により、このタイプのケーブルの最小曲げ半径は通常、外径の約 6 ～ 8 倍になります。この大きな曲げ半径は、曲げプロセス中に耐火特性が損なわれないようにするために必要です。
ワイヤの取り付け方法も、適切な曲げ半径を決定するのに役立ちます。ワイヤーがあまり動かされない静的な位置に設置される場合は、最小に近い曲げ半径で回避できます。ただし、頻繁に曲げたり移動したりするランプ コードなど、ワイヤが可動または柔軟な接続の一部になる場合は、最小曲げ半径よりも大きい曲げ半径を使用する必要があります。これにより、時間の経過によるワイヤーの疲労や損傷を防ぐことができます。
温度も最小曲げ半径に影響を与える可能性があります。低温では、ワイヤの絶縁体がより脆くなる可能性があります。これは、ワイヤの柔軟性が低いことを意味し、絶縁体の亀裂を避けるために、より大きな曲げ半径を使用する必要がある場合があります。一方、高温では絶縁体は柔らかくなりますが、導体はわずかに膨張する可能性があります。したがって、ワイヤが適切に機能することを確認するには、推奨される曲げ半径に従う必要があります。
家庭用の電線を扱うときは、適切な曲げ半径を実現するためのツールを手元に用意しておくことをお勧めします。ワイヤー曲げツールは非常に便利です。これにより、ワイヤーを正しい半径に正確に曲げることができます。ワイヤーを曲げる際のガイドとして、適切な直径のテンプレートまたはパイプを使用することもできます。
最小曲げ半径要件に従わない場合、問題が発生することになります。先に述べたように、絶縁体が損傷すると、感電事故が発生する可能性があります。ショートは火災を引き起こす可能性があり、家庭環境では明らかに大きなリスクです。また、過度の曲げによりワイヤ内の導体が損傷すると、ワイヤの抵抗が増加する可能性があります。これは、より多くのエネルギーが熱として浪費されることを意味し、電気代が高くなり、ワイヤの寿命が短くなる可能性があります。
では、正しい最小曲げ半径を使用していることを確認するにはどうすればよいでしょうか?まず、必ずメーカーの仕様を確認してください。当社はサプライヤーとして、販売する各タイプのワイヤの最小曲げ半径に関する詳細情報を提供します。次に、確信が持てない場合は、慎重になって、より大きな曲げ半径を使用することをお勧めします。電気工事に関しては、後悔するよりも安全を確保する方が良いです。
銅 PVC 絶縁単芯電線、安価な細い電線、または耐火性の家庭用電線など、家庭用電線の市場にお困りの場合は、当社が対応します。当社は高品質のワイヤーを競争力のある価格で提供します。また、設置、曲げ半径、その他製品に関するあらゆるご質問にいつでもお答えいたします。
当社の家庭用電線の購入にご興味がある場合、または最小曲げ半径やその他の技術的な詳細についてご質問がある場合は、お気軽にお問い合わせください。私たちはあなたとチャットして、あなたの具体的なニーズについて話し合うことを楽しみにしています。あなたが家庭プロジェクトに取り組む DIY 愛好家であっても、プロの電気技師であっても、当社はお客様に適切な製品とアドバイスを提供できます。
参考文献:
- 電気配線ハンドブック
- 家庭用配線に関する米国電気工事規程 (NEC) 規格
